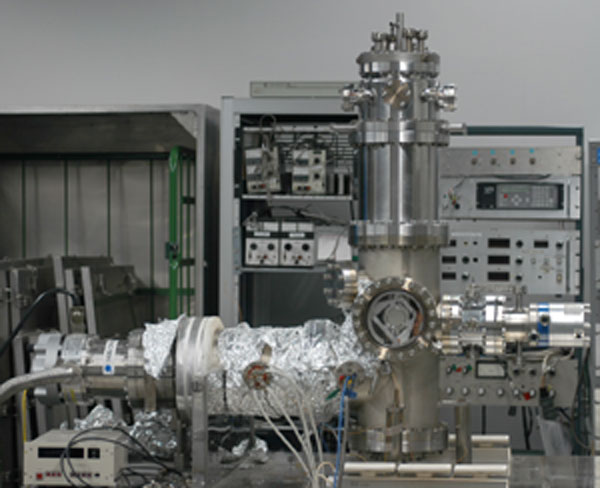

装置左側が真空排気系で、チタンサブリメーションポンプとターボ分子ポンプ
が取り付けてあります。
装置右側が電界放射用の槽です。縦長の部分に上から液体ヘリウムタンクが
挿入してあり、そのタンクの底に電界放射陰極が下向きに取り付けてあります。
写真で正面に見える窓の高さに陰極があります。
現在はまだ製作途中のため、この縦長の槽の下部には窓がついており、
FEMパターンを観察できるだけの状態です。

本研究の目的であるコインシデンス測定のために、今後この電界放射用の槽の
下部に電子の同時検出器を取り付ける予定です。

二次元電子系からの電子放射用の超高真空装置については、
別に設計中です。
